K-Tron Regelmodule und Bedienerschnittstellen bieten volle funktionale Flexibilität und die Konnektivität, die Sie brauchen. Die K-Tron SmartConnex Regelumgebung für Dosiergeräte bietet umfassende Kontroll- und Steuerfunktionalität sowie ein Maximum an Flexibilität und Anschlussmöglichkeiten. Die SmartConnex Dosiersteuerung regelt mühelos Systeme mit bis zu 24 Dosierbandwaagen, Differential-Dosierern, volumetrischen Dosierern, Batch-Stationen, Durchflussmessgeräten, Pumpen für Schüttgutfeststoffe oder PID-geregelte Geräte sowie pneumatische Nachfüll-Systeme.
SmartConnex Dosiersteuerungen
SmartConnex Regelumgebung für Dosierer
Merkmale und Vorzüge
- Kontroll- und Steuerintelligenz im Dosiergerät selbst angesiedelt
- Weniger Bauteile und weniger Kabelverbindungen bedeuten geringere Kosten
- Einfach zu konfigurieren, reduzierter Programmieraufwand
- Integrierte Steuerung für Vakuum-Fördergerät oder Vertikalrührer
- Verbesserte Kurzzeitgenauigkeit
- Diagnose und Konfiguration extern
- Host-Kommunikation auf allen Ebenen
Einfach aufgebaute Steuerungsarchitektur
Jedes SmartConnex Steuerungssystem enthält eine Kombination aus folgenden Steuerkomponenten: eine Regelkarte sowie ein Motorantriebsmodul (KCM) für jeden Dosierer und optional eine Bedienerschnittstelle.
SmartConnex lässt Ihnen die Wahl zwischen zwei Bedienerschnittstellen: KSU-II Bedieneinheit für ein einzelnes Gerät oder K-Vision-III Linienregelung für die Regelung einer Prozesslinie. Diese Anzeige- und Eingabegeräte können entsprechend den Anforderungen der jeweiligen Anwendung einzeln oder in Kombination eingesetzt werden.
SmartConnex Regelumgebung

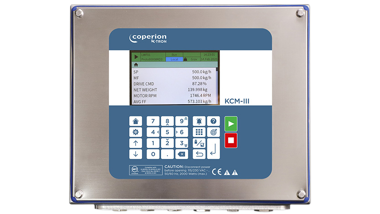

KCM-III Control Module
Das neu gestaltete KCM-III Steuermodul verfügt über eine Vielzahl neuer Funktionen, darunter einen neuen 5-Zoll-LCD-Bildschirm mit verbesserter Benutzeroberfläche, eine kontextsensitive Hilfe, ein Edelstahlgehäuse und eine integrierte Ethernet-Fähigkeit mit optionalem Wi-Fi. Mit Ethernet (kabelgebunden oder drahtlos) kann auf das KCM-III über eine benutzerfreundliche Dosierer-Webseite mit einer voll umfänglichen Benutzerschnittstelle zugegriffen werden. Darüber hinaus ist das KCM-III vorbereitet für Industrie 4.0-Funktionen wie vorbeugende Wartung, elektronische Service-Optionen, Overall Equipment Effectiveness (OEE), Ausreißererkennung, Maschinenoptimierung und vieles mehr.
Das KCM-III vereint Motorsteuerung und Dosiergerätregler in einem kompakten Gehäuse und bietet somit große Flexibilität. Zudem verfügt dieses Regel- und Steuergerät über hervorragende Leistungseigenschaften. Jedes Dosiergerät hat sein eigenes KCM, das normalerweise direkt beim Dosierer installiert ist. Das KCM ist in verschiedenen Konfigurationen erhältlich und kann so für unterschiedlichste Anwendungen eingesetzt werden.
Technisches Datenblatt zum KCM herunterladen

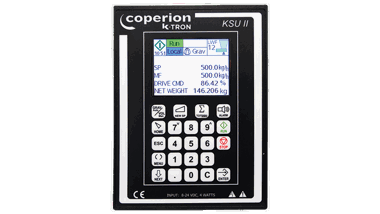

KSU-II Bedieneinheit für ein einzelnes Gerät
Die KSU-II ist eine wirtschaftliche Bedieneinheit für einzelne Dosiergeräte mit K-Tron Control Module (KCM). Sie kann außerdem bei der Wartung oder Konfiguration größerer Systeme, die von einer SPS oder einem Hostsystem gesteuert werden, als tragbares Display verwendet werden. Die KSU-II kann für ein einzelnes KCM verwendet werden oder in einem Netzwerk mit mehreren KCMs. Die KSU-II zeigt nur ein einzelnes Dosiergerät an, der Benutzer kann jedoch zwischen mehreren Dosiergeräten umschalten.
Technisches Datenblatt zu KSU-II herunterladen

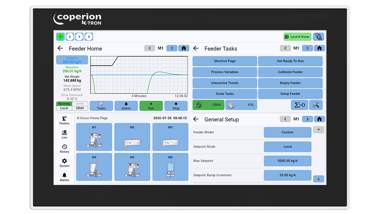

K-Vision-III Linienregelung
Die K-Vision-III™ Bedieneinheit steuert gleichzeitig max. 24 Geräte in einer Prozessline. Die Bedienerschnittstelle besteht aus einem 15 Zoll LCD-Touchscreen-Bildschirm. Sie bietet die Möglichkeit zur Rezeptureingabe und einen detaillierten Überblick über die Prozesslinie mit umfassender Kontrolle von Dosiergerätzustand und -leistung in Echtzeit. Die benutzerfreundliche Bedienung enthält eine große Anzahl einfach zu konfigurierender Funktionen für die Diagrammerstellung und Trenderfassung.
Technisches Datenblatt zu K-Vision herunterladenBesondere Eigenschaften
- Modulation der Schneckendrehzahl
- Optimierte Dosiergerätenachfüllung
- Wägen ohne Vibrationsbeeinträchtigung

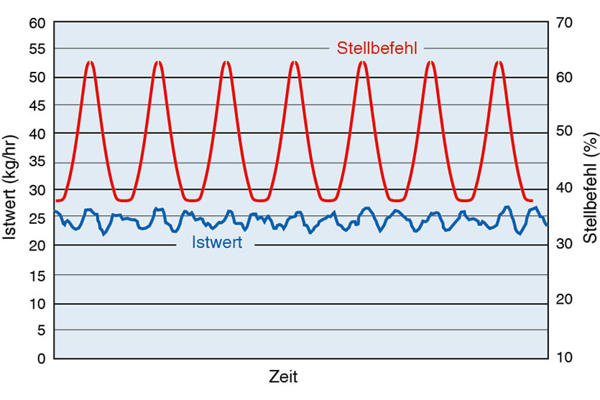

Einfachschnecken-Dosierer erzeugen bei niedrigen Schneckendrehzahlen oftmals innerhalb einer Schneckenumdrehung einen ungleichmäßigen Austrag, was ein Pulsieren des Massenstroms zur Folge hat. Der exklusive Schneckendrehzahl-Modulationsalgorithmus von K-Tron zeichnet die Pulsationen auf und passt die Schneckendrehzahl entsprechend an, um diesen Effekt auszugleichen und einen gleichmäßigen Austrag zu erreichen.
- Kurzzeitgenauigkeit um Faktor 2 besser
- Deutlich verbesserte Genauigkeit bei 2-Sigma gemessen bei einer Prüfzeit von 10 Sekunden
- Ideal für niedrige Dosierleistungen (Geschwindigkeit < 1 Schneckenumdrehung pro Sekunde)

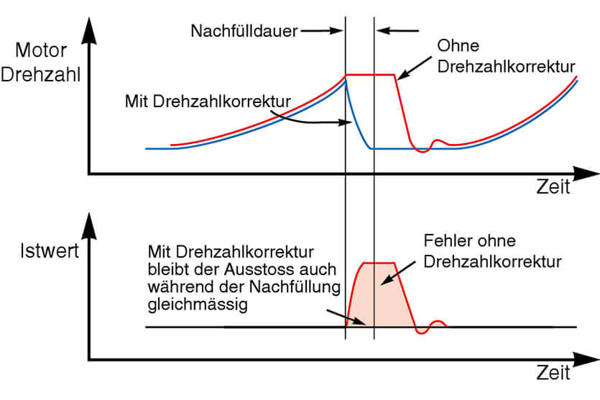

Während des Nachfüllens eines Differentialdosiergeräts ist das gemessene Gewicht für die Steuerung der Dosiergeschwindigkeit nicht hilfreich. Während andere Hersteller die Schneckengeschwindigkeit konstant halten bis die Nachfüllung abgeschlossen ist, speichert die exklusive Smart-Refill-Technologie von K-Tron die letzten gravimetrischen Werte bei unterschiedlichen Trichtergewichten und Schneckendrehzahlen, um Änderungen an der Materialdichte während des Nachfüllens auszugleichen. Dadurch wird eine genaue Leistung beibehalten und ein gleichmäßigerer Übergang zur gravimetrischen Kontrolle erzielt.

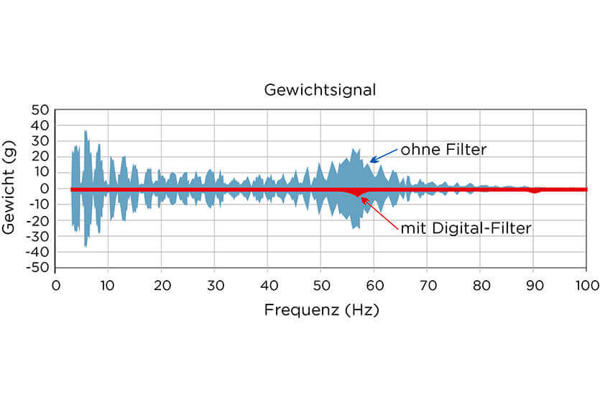

Das Erreichen einer hohen gravimetrischen Dosierleistung im Prozess erfordert die Unterscheidung zwischen Gewichtsdaten und den verfälschenden Einflüssen von Massenkräften aufgrund von Umgebungsvibrationen und Stößen. Der exklusive Filteralgorithmus von K-Tron identifiziert und extrahiert kontinuierlich falsche Massenkomponenten aus der Gewichtsmessung – auch in aggressiven Betriebsumgebungen.

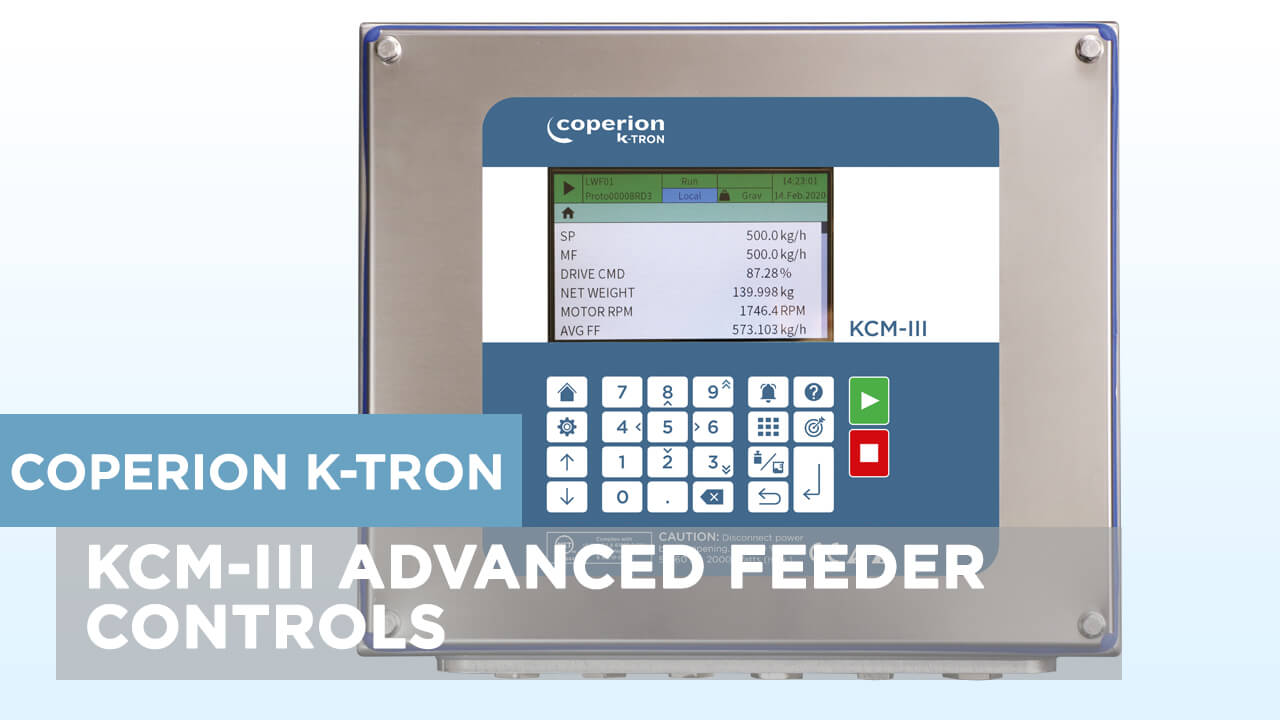

Video
